Hörmann Ersatz-Hebelarm Inkl. Adapterplatte, BRH 1920 Mm

Beschreibung zu Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 1920 mm

Der Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 1920 mm ist ein Ersatzteil für N80- und EcoStar-Schwingtore, deren Torhöhe genau 1920 mm beträgt. Damit das Teil auch bei älteren Toren (Serien-Nr. bis 98365) passt, wird zudem eine Adapterplatte beigelegt. Bei dem Hebelarm handelt es sich um den Hauptteil des Schwing-Mechanismus, ohne den dieser Tortyp nicht funktionieren würde. Bricht ein solcher Hebelarm, kann man ihn einfach mit dem baugleichen Teil hier ersetzen.

Lieferumfang

• 1 x Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 1920 mm

Hinweise: Der Ersatz-Hebelarm inkl. Adapterplatte, BRH 1920 mm ist in den Varianten links und rechts verfügbar. Die richtige Torseite wird immer von innen betrachtet und sollte bei der Bestellung entsprechend berücksichtigt werden.

Da die Länge des Hebelarms (X-Maß) stark von der Torhöhe abhängig ist, gibt es entsprechend unterschiedliche Ersatzteile. Der Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 1920 mm passt daher nur an Tore, die 1920 mm hoch sind. Beträgt die Torhöhe 2125 mm, so ist alternativ ein Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 2125 mm erhältlich.

Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 1920 mm als Ersatzteil

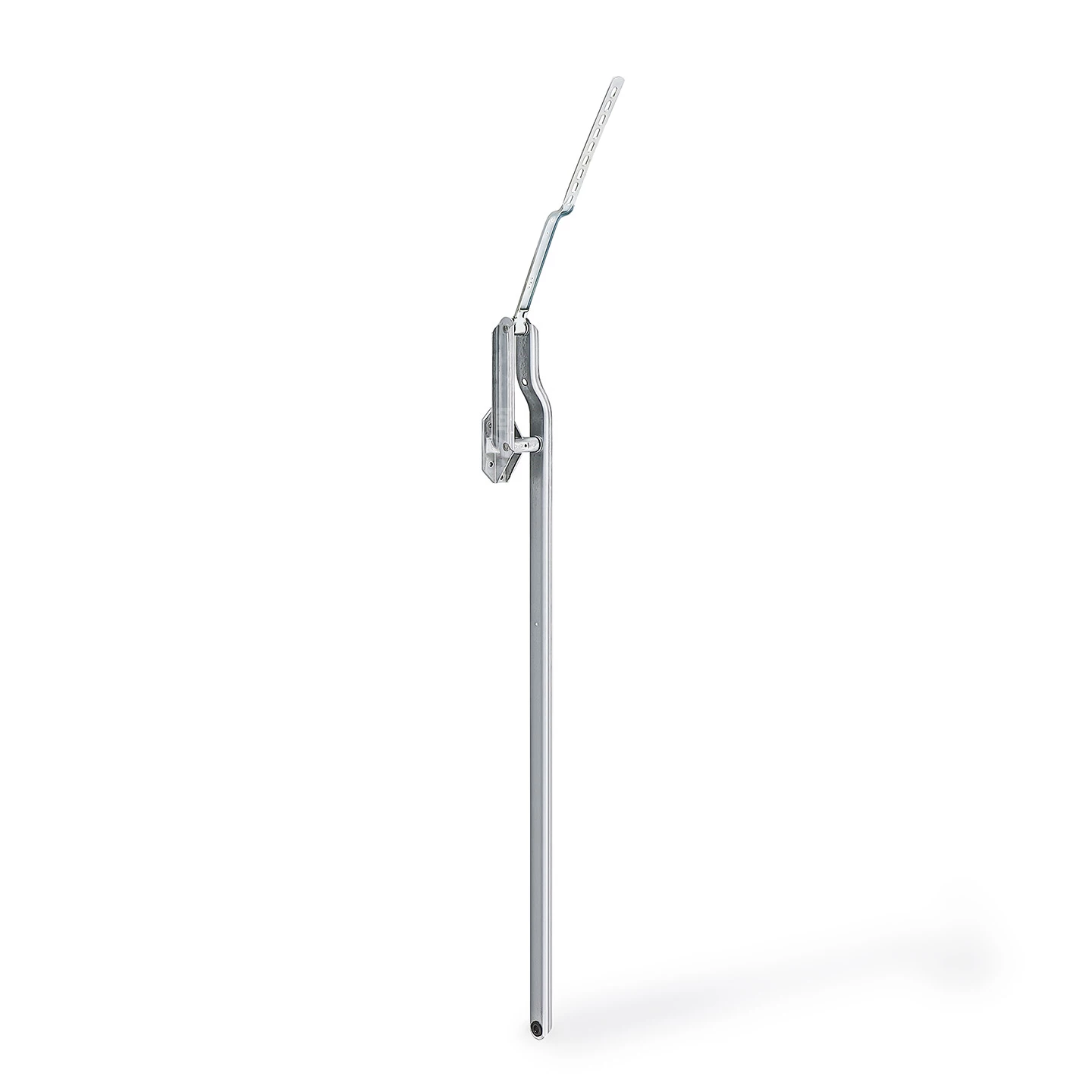

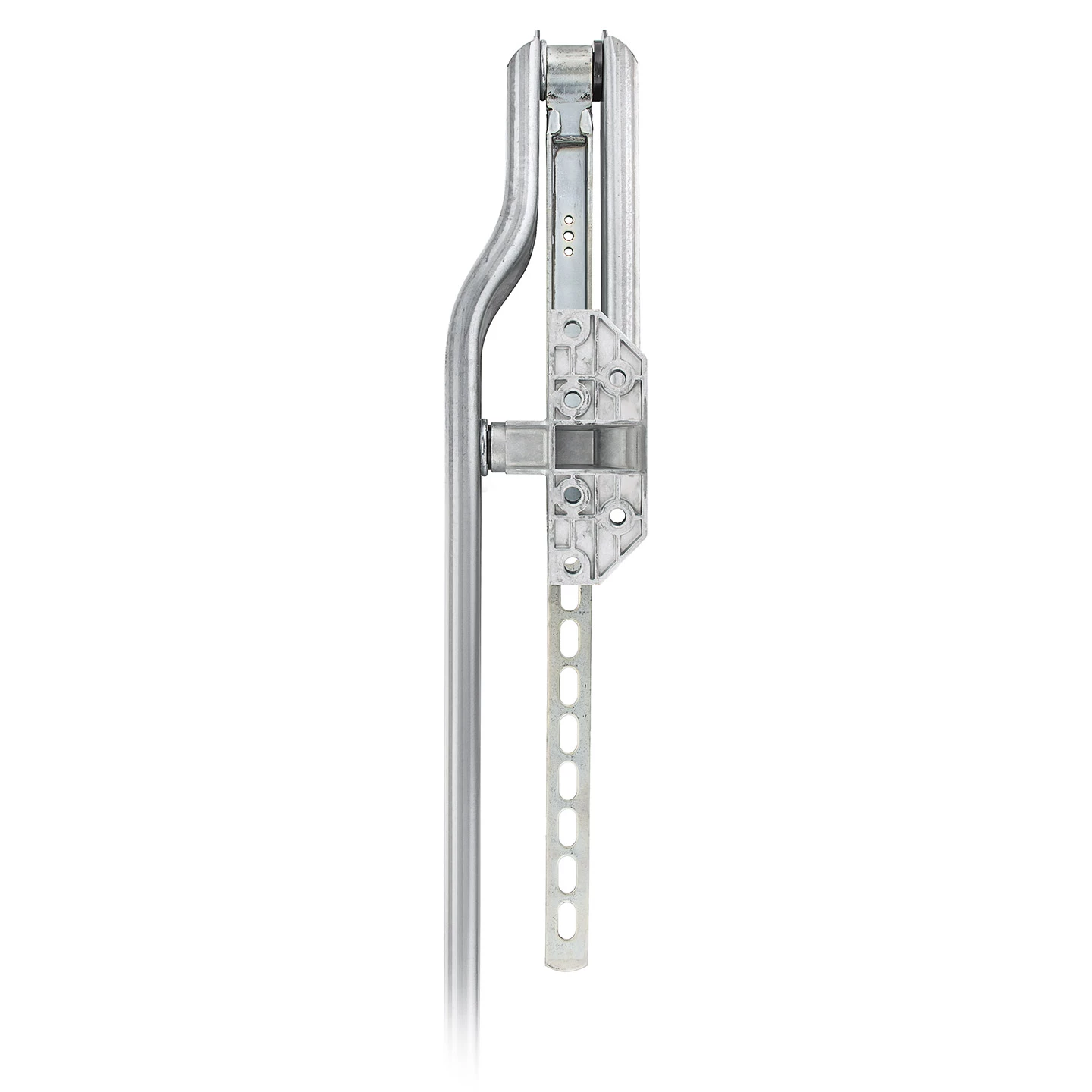

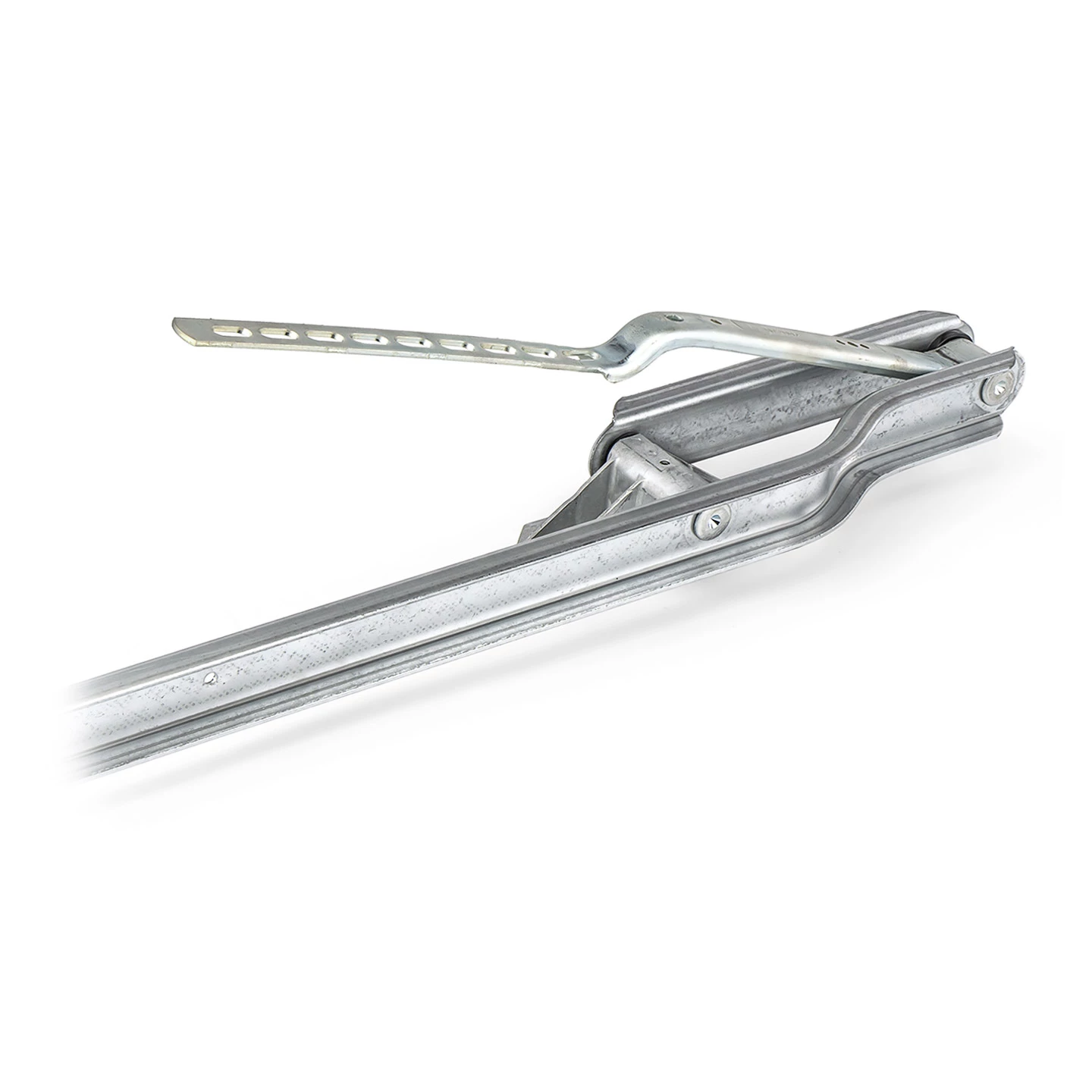

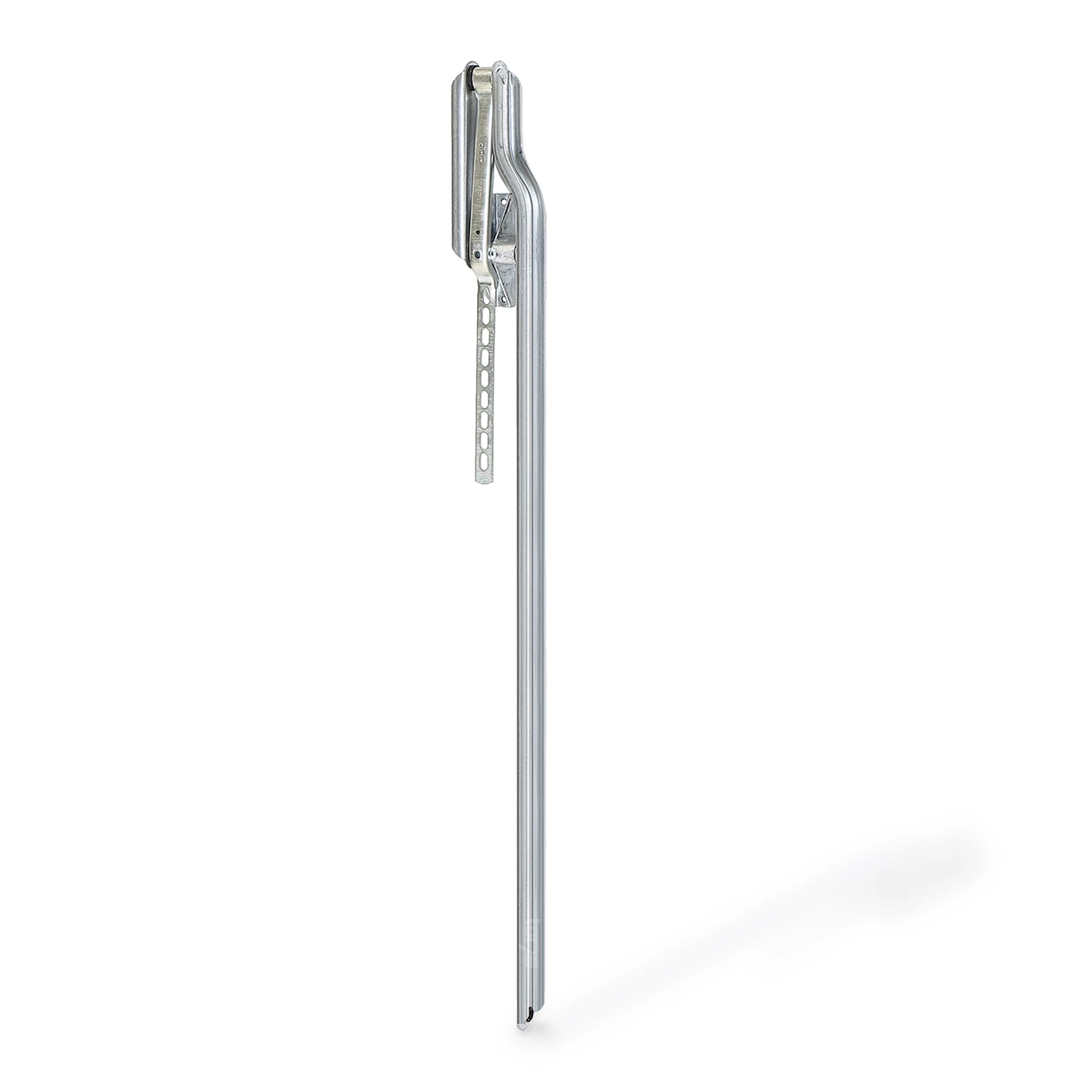

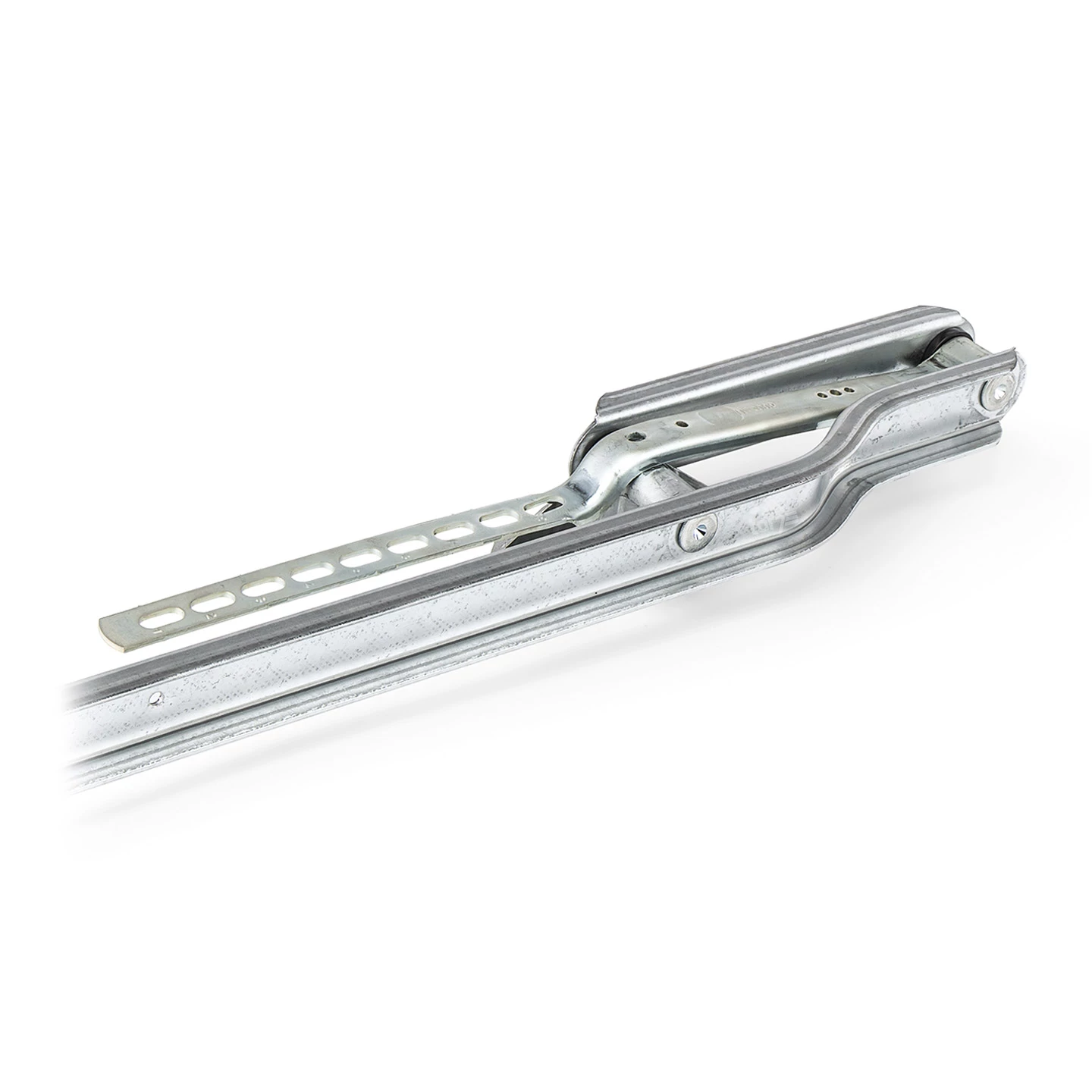

Die Besonderheit bei Berry-Schwingtoren ist, dass sich deren einteiliges Torblatt über einen speziellen Mechanismus einfach unter die Decke fahren lässt. Hierfür gibt es einerseits Laufrollen mit denen das Tor oben im Rahmen eingehängt ist und anderseits einen beweglichen Hebelarm, der das Tor von unten stützt. Die Halterung dieses Hebelarms, der Lagerbock, befindet sich dabei auf etwa der halben Torhöhe. Die entsprechende Baugruppe aus Arm und Halterung ist nun auch als Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 1920 mm erhältlich.

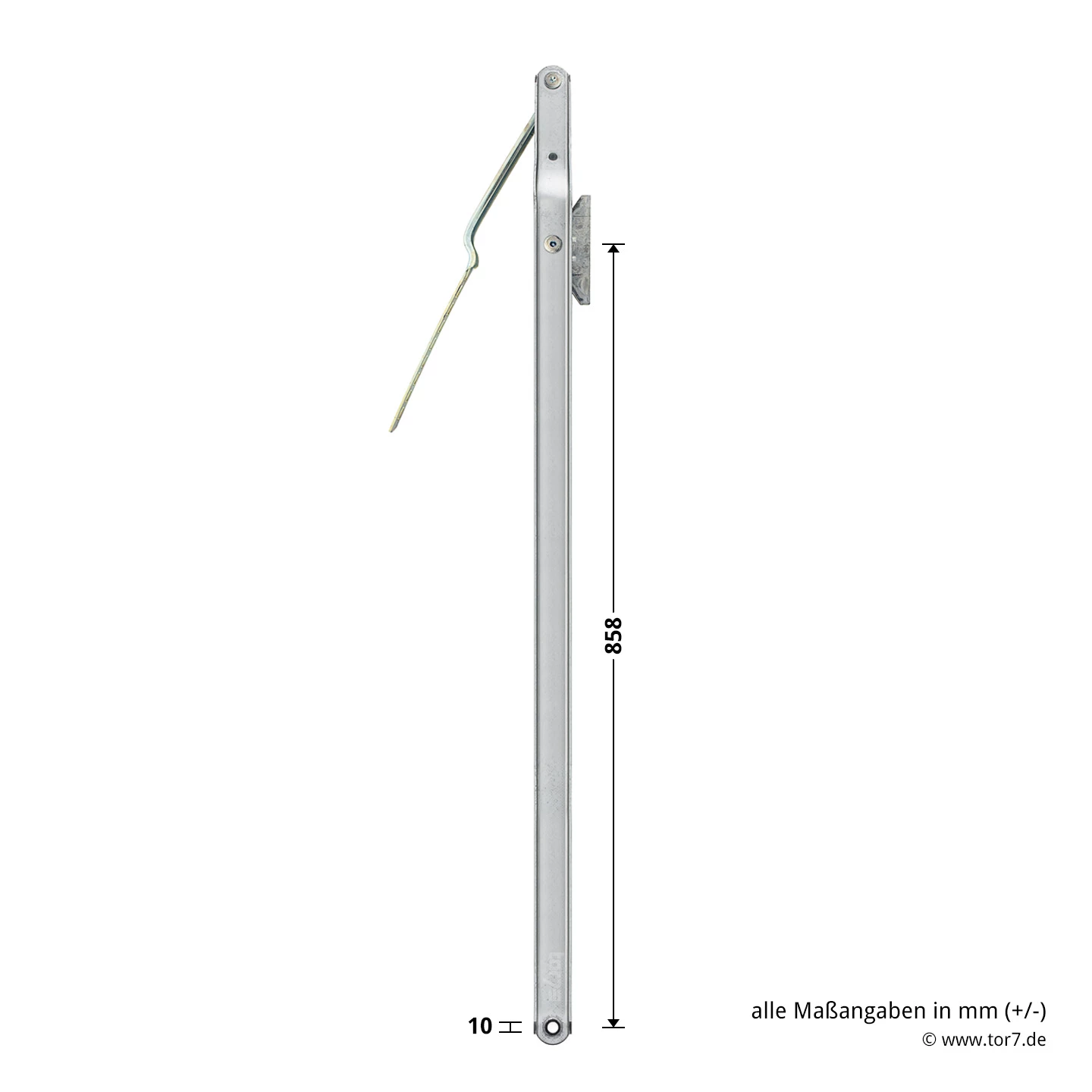

Der Hebelarm wird durch dessen Ansatzpunkt am Lagerbock in einem längeren und einem kürzeren Abschnitt unterteilt. Das kürzere Ende dient dabei mit dem daran befestigten Federaufnahmeband als Halterung für das Zugfederpaket. Mit dem längeren Ende ist der Arm mit dem Torblatt verbunden. Die Länge dieses Abschnitts (X-Maß) ist von der Torhöhe abhängig (X-Maß = BRH/2 – 102 mm). So liegt das X-Maß beim Hörmann Ersatz-Hebelarm inkl. Adapterplatte, BRH 1920 mm genau bei 858 mm. Eine beim Ersatzteil beiliegende Adapterplatte ist nur für ältere Tore mit Serien-Nr. bis 98365 notwendig.

Technische Daten

• für N80-, EcoStar- oder Schlupftür-Schwingtore
• X-Maß = 858 mm für Tore mit BRH 1920 mm
• für Torseite links u. rechts erhältlich

Varianten:
1049501 (4005954845543) |
1049701 (4005954845581)
