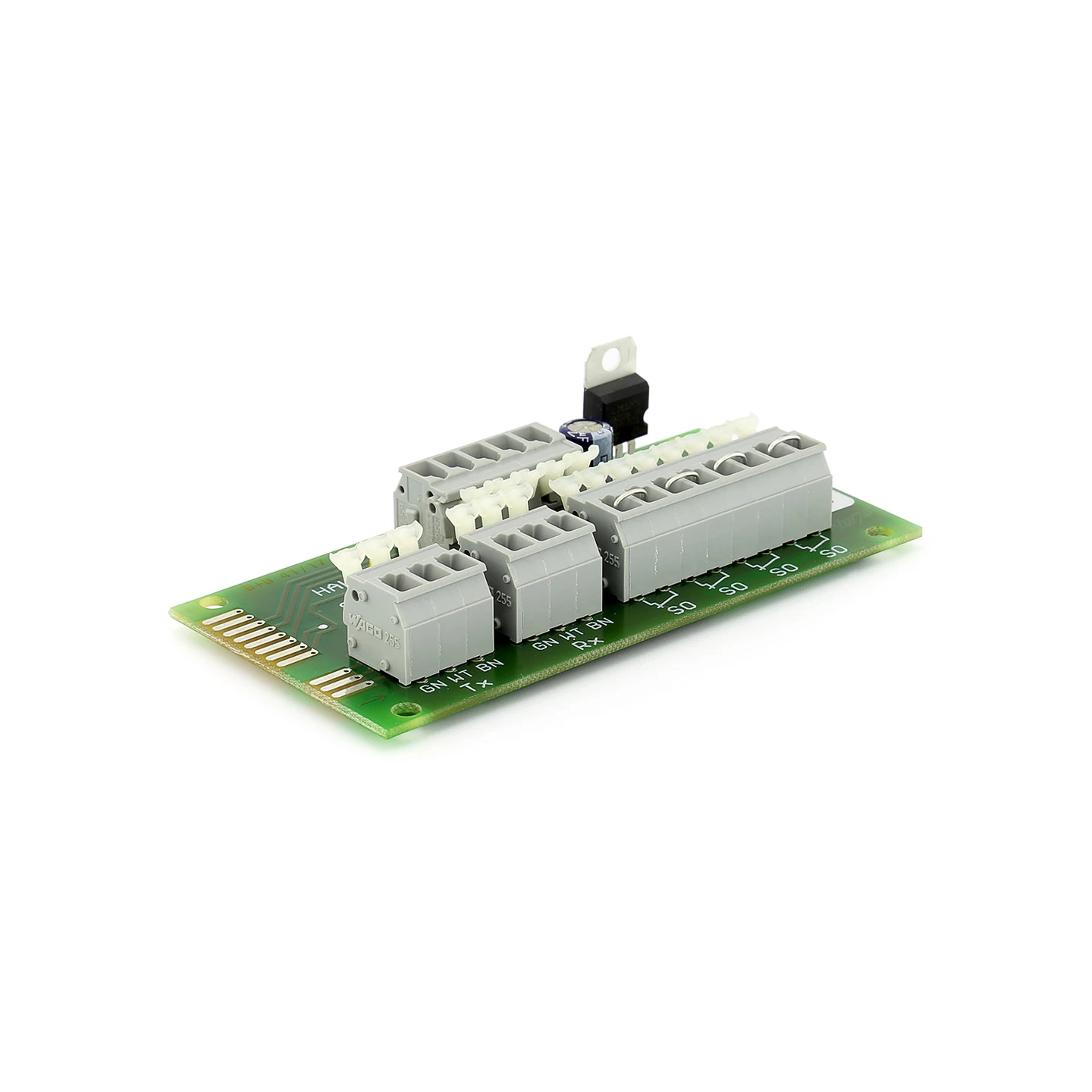

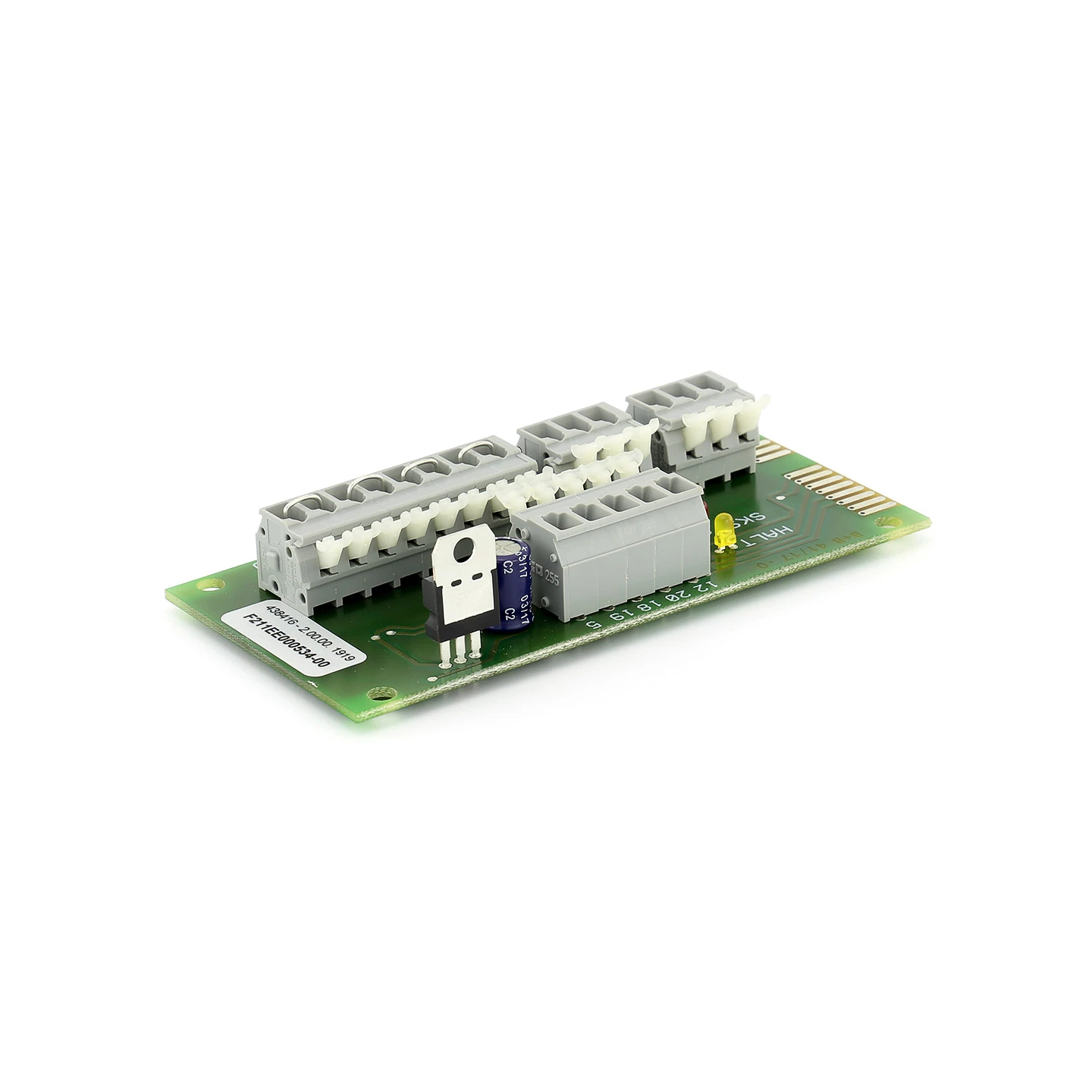

Hörmann Anschlusseinheit S1/S2, Platine SKS

Beschreibung zu Hörmann Anschlusseinheit S1/S2, Platine SKS

Die in diesem Angebot vorgestellte Platine ist Bestandteil einer Anschlusseinheit S1/S2 SKS Schließkantensicherung. Eine solche zusätzliche Sicherheitseinrichtung reduziert die Verletzungsgefahr im Umgang mit einem durch einen Torantrieb angetriebenen Sektionaltor.

Lieferumfang

• Platine SKS für Anschlusseinheiten S1 und S2

Der Umgang mit einem automatisierten Garagentor birgt immer eine gewisse Unfallgefahr. Dies gilt vor allem für Personen oder auch Gegenstände, die unter ein sich schließendes Sektionaltor geraten. Oft sind Verletzungen oder auch Sachschäden am Tor die Folge. Um solche Unfälle zu vermeiden, sind alle modernen Hörmann Garagentorantriebe mit einer Abschaltautomatik ausgestattet, die bei Berührung das Tor stoppt und wieder hochfährt.  Der Nachteil ist jedoch, dass eine stärkere Berührung erforderlich ist, die immer noch Prellungen und Quetschungen verursachen kann.

Abhilfe kann hier eine Schließkantensicherung schaffen, welche der Abschaltautomatik vorgeschaltet ist. Eine solche Sicherheitseinrichtung löst bereits bei einer leichten Stauchung des zugehörigen Torabschlussprofils aus. Die hierfür erforderliche Berührung mit dem weichen Torabschlussprofil ist viel sanfter und birgt daher ein geringeres Verletzungsprofil als jene für die Abschalteinrichtung.

Eine Schließkantensicherung besteht aus zwei Optosensoren und einer dazugehörigen Platine. Die Sensoren sind dabei an den Seiten eines Torabschlussprofils angebracht, durch welches sie Sichtkontakt zueinander haben. Wird dieser Sichtkontakt durch eine Stauchung des Profils unterbrochen, so löst die Schließkantensicherung aus und der Torlauf wird abgebrochen. Damit eine solche Sicherheitseinrichtung überhaupt funktionieren kann, wird neben den Optosensoren auch die dazugehörige Platine benötigt.

Platine der Anschlusseinheit S1 als Teil einer SKS Schließkantensicherung

Für den vollständigen Einbau einer Anschlusseinheit S1 SKS Schließkantensicherung benötigt man neben der hier angebotenen Platine die beiden Optosensoren (Hörmann Anschlusseinheit S1, Sender SKS: Art-Nr. 438418; Hörmann Anschlusseinheit S1 Empfänger SKS: Art-Nr. 438419), ein zur Platine passendes Leergehäuse sowie die Hörmann Wendelleitung AT 1 für SKS, 5-adrig, 2 Meter (Art-Nr. 438450). Dazu wird noch ein zu den Sensoren kompatibles Torabschlussprofil benötigt.

Es ist zu beachten, dass die Anschlusseinheit S1 SKS nur zu Torantrieben der Serie 1 kompatibel ist. Für Garagentorantriebe der Serien 2 und 3, welche mit einem Bus-Anschluss ausgestattet sind, gibt es dagegen modernere Systeme wie die Anschlusseinheit S4. Die Einheit S1 SKS kann nicht an Toren mit Schlupftür genutzt werden. Für solche Tore gibt es als Alternativprodukt die Anschlusseinheit S3 SKS.

Platine für Anschlusseinheit S1 als Ersatzteil

Für das Funktionieren einer Sicherheitseinrichtung müssen alle daran beteiligten Bauteile einwandfrei sein. Ist nur eines dieser Teile defekt, fällt in der Regel die gesamte Einrichtung aus. Daher sollte man in regelmäßigen Abständen, mindestens aber monatlich, die Funktionalität der Schließkantensicherung testen. Löst diese bei einem solchen Test nicht aus, kann es an einem Defekt eines Bauteils liegen.

Damit bei einem Defekt nicht gleich die gesamte Schließkantensicherung ausgetauscht werden muss, werden deren Teile als Ersatzteil angeboten. Die hier angebotene Platine Anschlusseinheit S1 SKS ist als Ersatzteil für ein defektes Bauteil vorgesehen. Bitte beachten Sie, dass die Platine nur zu den Anschlusseinheiten S1 und S2 kompatibel ist. Für andere Schließkantensicherungen ist die Platine dagegen nicht geeignet.

Technische Daten

• Platine für Anschlusseinheit S1 Schließkantensicherung
• Nur für Torantriebe der Serie 1
• Nicht für Tore mit Schlupftür geeignet

EAN: 4005954008160
